Capteurs à courants de Foucault
La distance, la position ou le changement de position d'un matériau électriquement conducteur peut être détecté sans contact et sans usure par un capteur à courants de Foucault. Un courant alternatif à haute fréquence alimente une bobine dans la tête du capteur. Le champ électromagnétique qui en résulte induit un courant de Foucault dans le matériau à mesurer, perpendiculaire au champ d'excitation. La variation de l'impédance de la bobine qui en résulte est directement proportionnelle à la distance entre le capteur et le matériau cible.

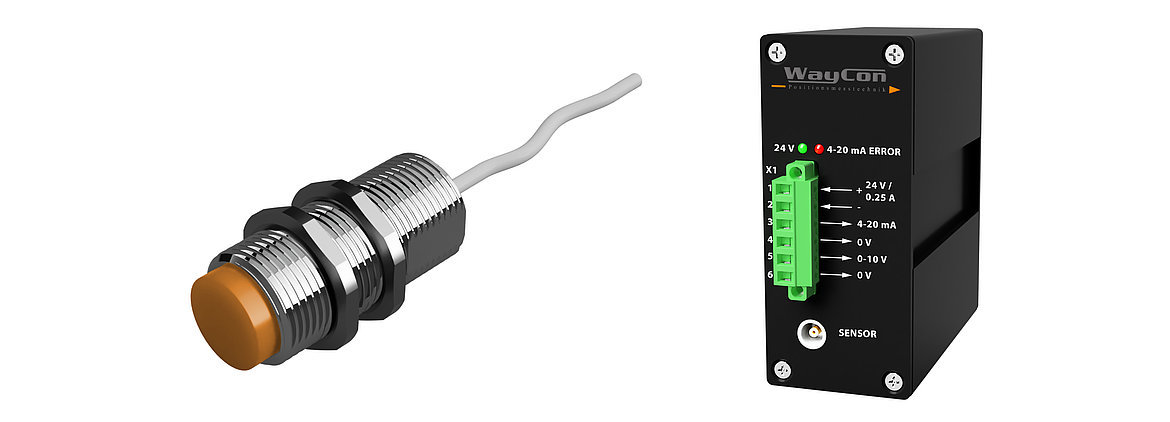

Sonde à courants de Foucault WST
| Plages de mesure max. | 0...12 mm |
|---|---|
| Linéarité max. | ±1 % |
| Résolution max. | 0,4 µm |
| Sortie | 0...10 V, 4...20 mA, 0...20 mA |
| Fréquence de mesure | 5 / 20 / 50 kHz |
| Indice de protection | Connecteur IP44 |
| Plage de température max. | -20...+125 °C |
| Téléchargement | Fiche technique | Données CAD | Instruction d'utilisation | Connexion |

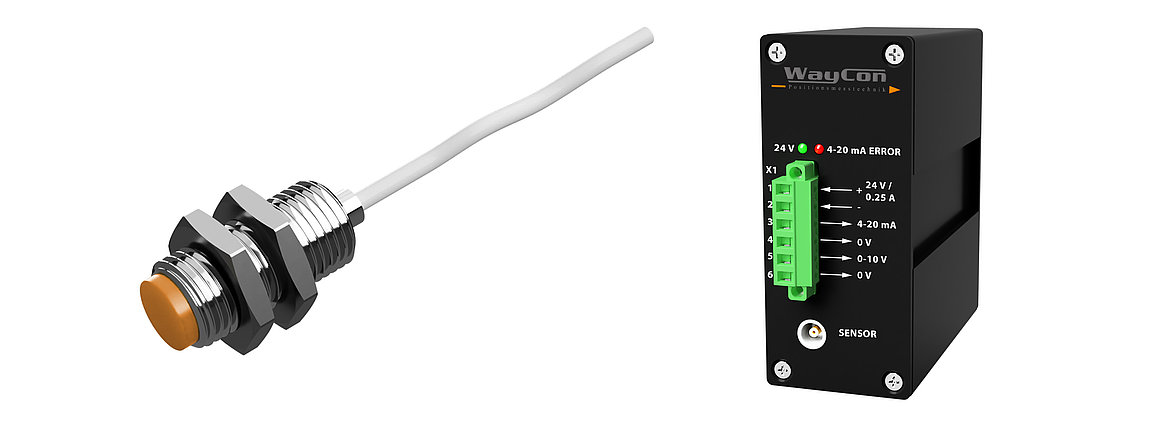

Sonde à courants de Foucault Série étanche WSTIP
| Plages de mesure max. | 0...30 mm |
|---|---|
| Linéarité max. | ±1 % |
| Résolution max. | 0,4 µm |
| Sortie | 0...10 V, 4...20 mA, 0...20 mA |
| Fréquence de mesure | 5 / 20 / 50 kHz |
| Indice de protection | IP68 |
| Plage de température max. | -20...+125 °C |
| Téléchargement | Fiche technique | Données CAD | Instruction d'utilisation | Connexion |

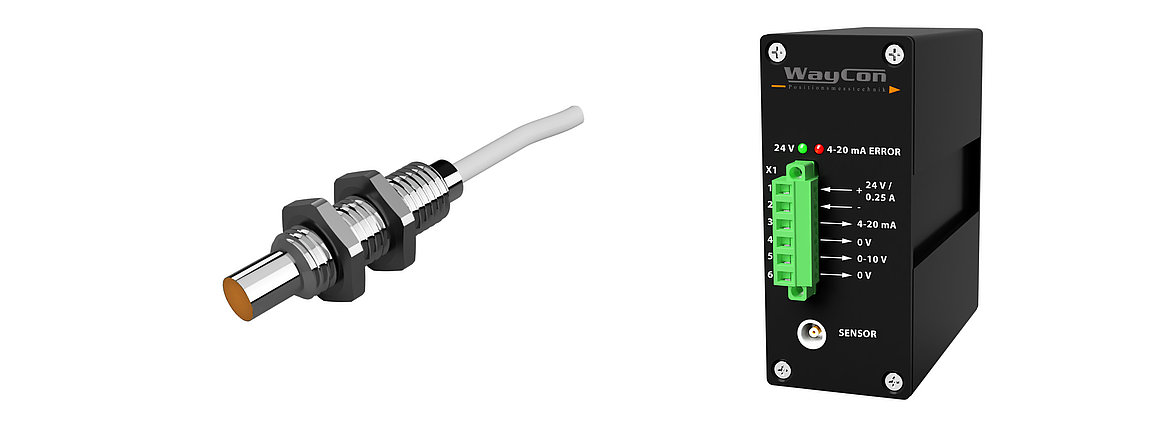

Sonde à courants de Foucault Série haute température WSTH
| Plages de mesure max. | 0...4 mm |
|---|---|
| Linéarité max. | ±1 % |
| Résolution max. | 0,4 µm |
| Sortie | 0...10 V, 4...20 mA, 0...20 mA |
| Fréquence de mesure | 5 / 20 / 50 kHz |
| Indice de protection | Connecteur IP44 |
| Plage de température max. | -20...+185 °C |
| Téléchargement | Fiche technique | Données CAD | Instruction d'utilisation | Connexion |
