Affichage et écrans

Si vous souhaitez une visualisation des valeurs de mesure fournies par le capteur, WayCon vous offre la solution optimale pour chaque capteur de signal dans les séries PAX et WAY. La structure modulaire de nos affichages permet un équipement avec un grand nombre de cartes de sortie permettant un traitement des données par commande ou PC. Les fonctions comme la mise à zéro, la définition des valeurs limites, la linéarisation et plus encore transforment ces appareils en véritables affichages multifonctions.

[Translate to FR:] Positionsanzeige WAY-AX

Affichage et écrans WAY-AX

Nombre de canaux	2
Entrée analogique	-10...+10 V, 0...20 mA, 4...20 mA, Potentiometer
Entrée contrôle	HTL, PNP
Approvisionnement	oui jusqu'à 250 mA
Chiffres	8
Sortie	-10...+10 V, 0...20 mA, 4...20 mA, 4 Control, 2 Relay
Interfaces	RS232
Type de capteur	analogique capteurs à traction de câble, encodeurs
Téléchargement	Fiche technique \| Manuel \| RS-Protocol \| Données CAD (sur demande)

[Translate to FR:] Positionsanzeige WAY-DX

Affichage et écrans WAY-DX et WAY-DXM

Nombre de canaux	2
Entrée incrémentiel	HTL, TTL
Entrée contrôle	PNP
Approvisionnement	oui, jusqu'à 250 mA
Chiffres	8
Sortie	-10...+10 V, 0...20 mA, 4...20 mA, 4 Control, 2 Relay
Interfaces	RS232
Type de capteur	Capteurs à traction de câble, Encodeurs
Téléchargement	Fiche technique \| Manuel \| RS-Protocol \| Données CAD (sur demande)

[Translate to FR:] Positionsanzeige WAY-SX

Affichage et écrans WAY-SX

Nombre de canaux	2
Entrée digital	SSI
Entrée contrôle	PNP
Approvisionnement	oui, jusqu'à 250 mA
Chiffres	8
Sortie	-10...+10 V, 0...20 mA, 4...20 mA, 4 Control, 2 Relay
Interfaces	RS232, RS485
Type de capteur	Capteurs à traction de câble, Encodeurs
Téléchargement	Fiche technique \| Manual \| RS-Protocol \| Données CAD (sur demande)

[Translate to FR:] Positionsanzeige PAXD

Affichage et écrans PAX

PAXD pour Potentiomètre	PAXP pour analogique	PAXI pour incrémental

Nombre de canaux	1 to 2
Entrée	Potentiomètre (PAXD), analogique (PAXP), incrémental (PAXI)
Approvisionnement	oui, jusqu'à 50 mA
Chiffres	5 (PAXD, PAXP), 6 (PAXI)
Sortie	Facultatif cartes enfichables
Interfaces	Facultatif cartes enfichables
Type de capteur	Capteurs à traction de câble, Potentiomètre linéaire, LVDT, Capteurs à bande magnétique, Capteurs à ultrasons, Encodeurs et capteurs d'angle
Téléchargement	Fiche technique PAXD \| PAXP/PAXDP \| PAXI Manuel PAXD \| PAXP PAXDP \| PAXI Données CAD PAXProLog

Convertisseur de signal

Les convertisseurs de signal, également appelés transducteurs de mesure, peuvent être utilisés pour convertir les signaux de sortie de capteurs existants à d'autres tailles. Le convertisseur de signal PMX-24 convertit par exemple les signaux de capteurs à une sortie potentiométrique en signaux analogiques, comme 4...20 mA ou 0...10 V, um.

Convertisseur de signal PMX-24

Type	Convertisseur de signal
Entrée	1...20 kOhm
Approvisionnement	9...36 VDC
Plage de température	-40...+85 °C
Sortie	4...20 mA, 0...10 V, 0...5 V, ±10 V, ±5 V
Téléchargement	Fiche technique \| Données CAD \| Instruction d'utilisation

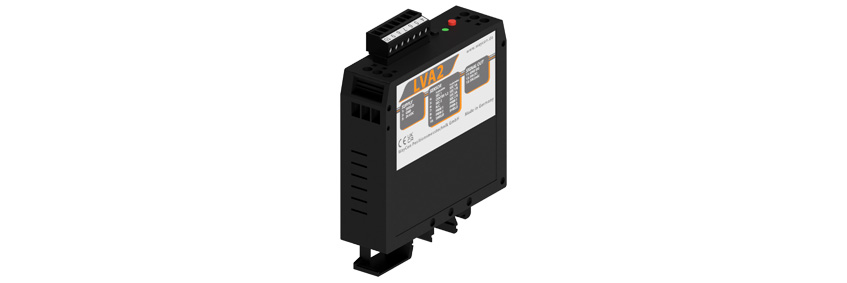

Amplificateur de mesure LVA2

Type	Amplificateur de mesure LVDT
Sensibilité	toutes les sensibilités courantes
Approvisionnement	18...30 VDC
Plage de température	-25...+85 °C
Sortie	4...20 mA, 0...10 V
Téléchargement	Fiche technique Instruction d'utilisation LVDT Instruction Teach-In LVA2

Convertisseur de signal IMX

Type	Convertisseur de signal
Entrée	HTL, TTL, SSI
Approvisionnement	18...30 VDC
Plage de température	-20...+60 °C
Sortie	0...20 mA, 4...20 mA, ±10 V
Téléchargement	Fiche technique \| Manuel
